Termostato in grado di mantenere a temperatura costante un portaprovette per Eppendorf da 2ml. Realizzato nel 2004. Risoluzione 0,1°C, precisione ± 0,1°C.

L'elemento attivo è costituito da una cella di Peltier pilotata da un ponte ad H a mosfet. Il sistema di controllo è di tipo PID. La temperatura del portaprovette può essere regolata da -12°C a +94°C. Sia il portaprovette che il radiatore della cella di Peltier sono dotati di protezioni per evitare il surriscaldamento.

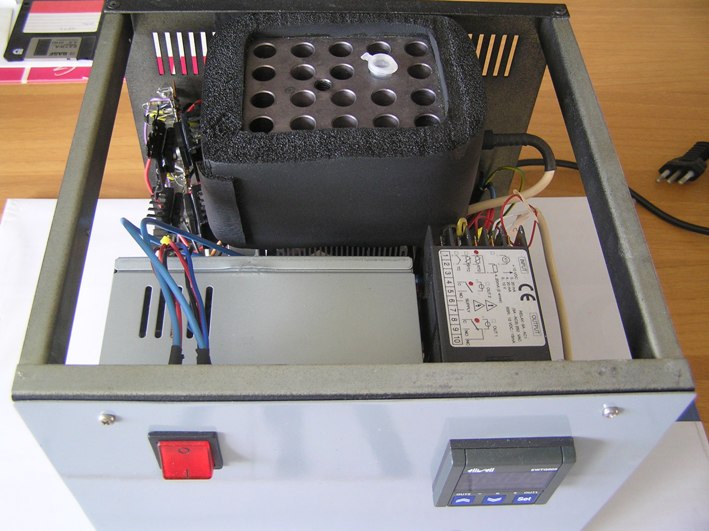

Nella vista dall'alto si notano il blocco del portaprovette in alluminio, l'alimentatore switching, il controllore PID.

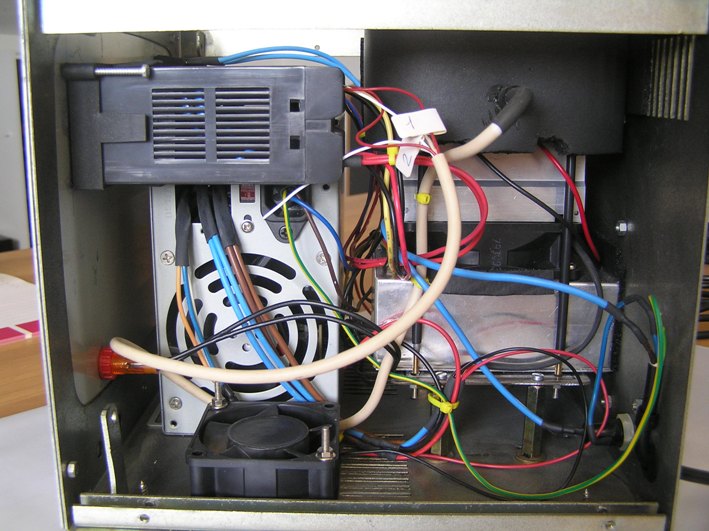

Per questioni di peso e rendimento, l'alimentazione della cella Peltier è stata realizzata utilizzando l'alimentatore switching di un computer. Poichè la cella assorbe quasi 10 Amper di corrente, i cavi che alimentano la cella sono doppi in modo da aumentare la sezione del conduttore e ridurre le cadute di tensione.

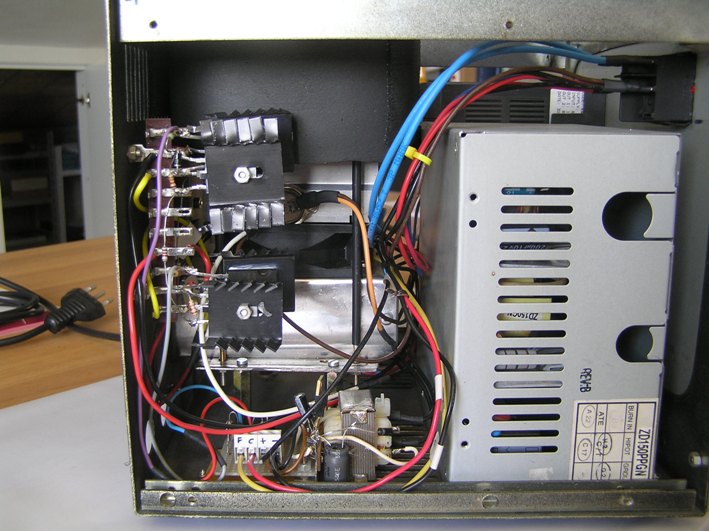

Si notano i radiatori dei mosfet.
