Alimentatore ad alta tensione non stabilizzato

Nel 2001 ho costruito un alimentatore variabile non stabilizzato che fornisce fino a 5000V. Il generatore di alta tensione è costituito da un vecchio trasformatore che generava la scarica elettrica per l'accensione dei vecchi bruciatori a gasolio. Per variare la tensione ho pilotato il primario del trasformatore attraverso un variac.

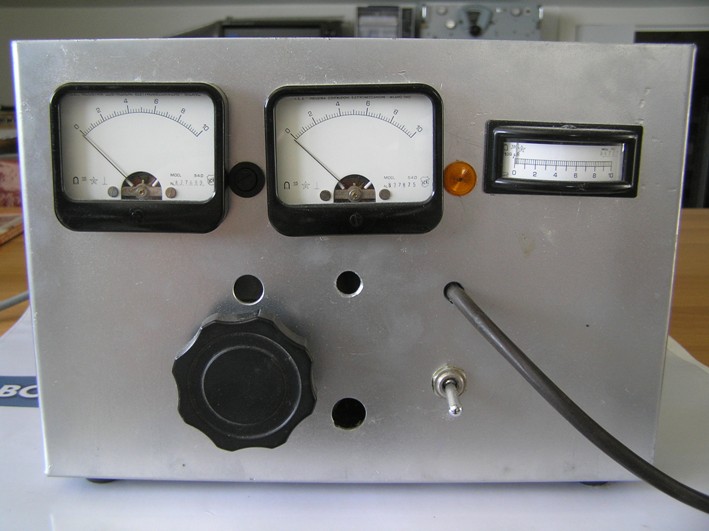

L'intero alimentatore è stato costruito con materiali di recupero quindi l'estetica non è molto curata. Nel pannello si notano due voltmetri (il primo misura la tensione alternata di pilotaggio del primario del trasformatore di alta tensione, il secondo misura la tensione di uscita raddrizzata dell'alimentatore) e l'amperometro. La manopola agisce sul variac.

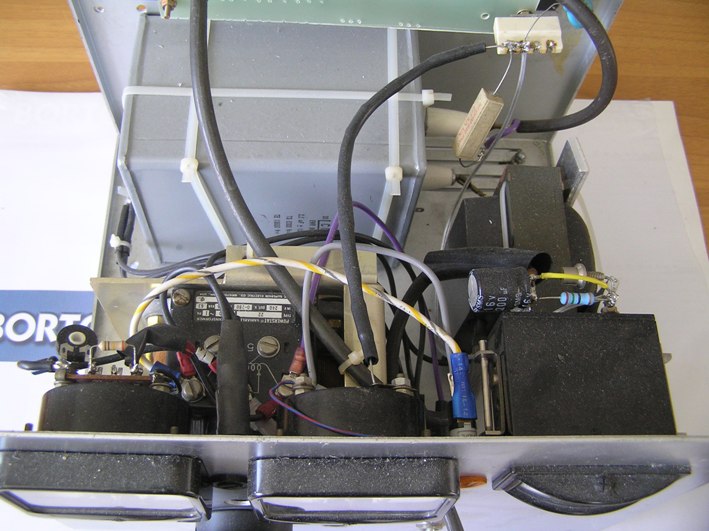

In fondo si nota il condensatore per alte tensioni.

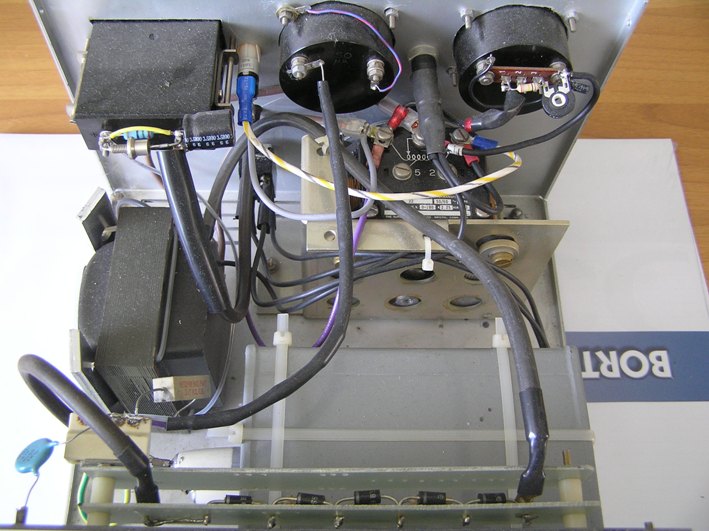

Partendo dal basso si notano: il ponte di diodi, il trasformatore ad alta tensione, il variac, il retro degli indicatori.

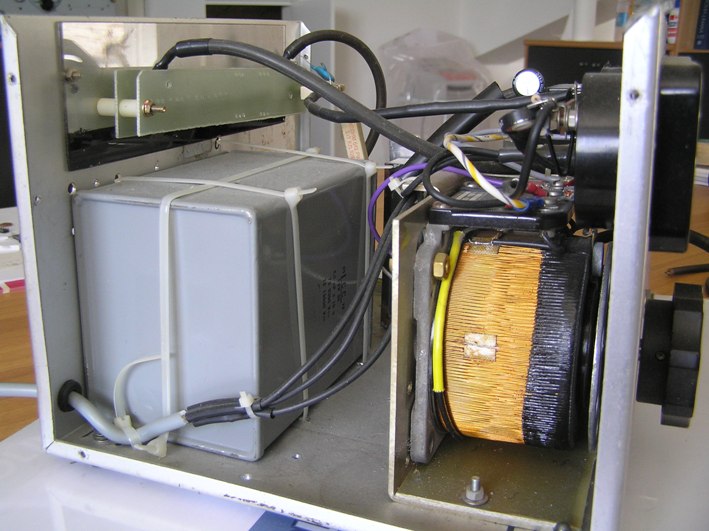

A sinistra il condensatore di livellamento che costituisce parte del raddrizzatore e a destra il variac.
